该系统采用集成模块化设计，将信号采集单元、信号处理、A/D 转换、干扰过滤、数据处理、放电量显示等集成在站端监测模块中，每个站端监测模块可独立运行，数据分别记录，通过一条数据通讯总线将多台站内监测模块（*多256 台）的数据传输后台分析软件系统上统一管理分析。能通过互联网进行远程传输和实时监控，对局部放电信号的强度，密度进行实时在线分析。对局部放电倾向性的推移进行实时监控和分析，对放电程度进行评估，避免重大事故发生。
系统独特的多重抗干扰设计，以确保检测的结果准确，避免误判。硬件上设计噪音过滤通道，用来过滤现场
噪音，净化信号采集环境；对特定波段的杂音信号增加了带阻滤波器。软件-通过软件设置动做级别和标准密度设定，分离噪音干扰信号
系统设计智能分析信号，通过对信号的波形、相位特征的判别，自动区分干扰信号实现声光报警，同时系统自带大量标准数据模型，系统对现场传感器采集的信与系统内部自带的标准数据模型对比分析，大大提高检测结果的可靠性。

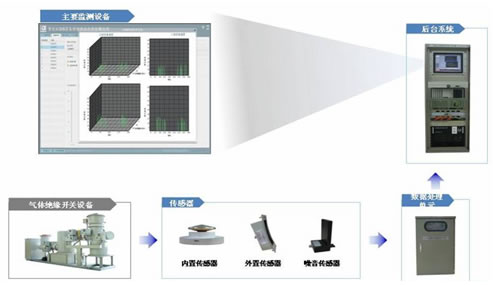

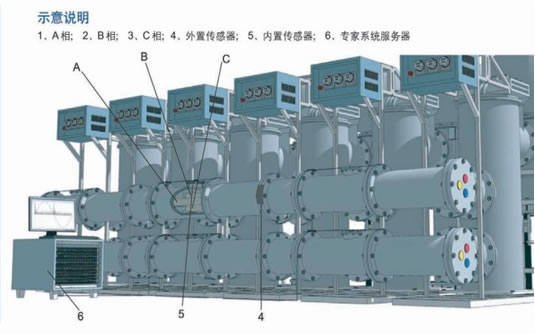

系统由传感器，数据处理通讯单元 ，后台监视系统三大部分组成、
传感器完成对监测设备的测量，将信息量送到数据处理通讯单元进行集中分析、显示以及告警，并将数据上传到后台机进行全面的监视和分析。
1、 数据处理通讯单元
主要是把高频传感器采集的局放信号和噪音传感器采集的现场噪音信号进行相位比较，对传感器采集的信号做一个判断，并进行数据上传。
主要参数：
1) 电源： AC 220V / 50Hz
2) 电源 Fuse 容量: 250V/3A
3) 检出领域: 包括500～1500MHz 领域的UHF频宽
4) 信号采集通道: 2 个
5) 采集信号灵敏度: <5PC
2、 高频传感器

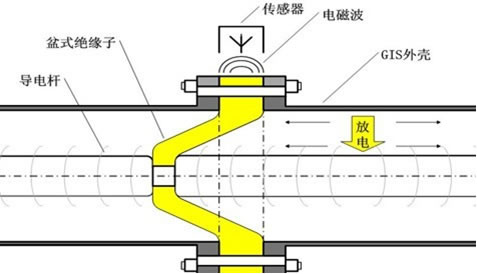

UHF传感器主要是用来采集GIS内部发生局放时产生的高频信号，此传感器直接固定在绝缘盆子上，盘子上除了放置传感器的地方外其他的地方用屏蔽带屏蔽，这样的好处是保证高频传感器采集的高频信号是从GIS内部出来的第一手信号，有效防止了外界干扰信号从盆子处进入高频传感器，保证了高频传感器采集高频信号的纯净度和可信对
主要参数：
1) 频率范围： 300～1500MHz 频宽
2) 传感器感应度：<5PC（外置）；<3PC （内置）

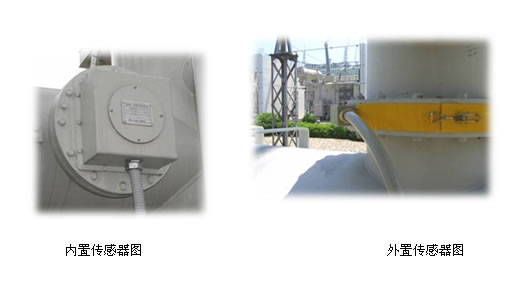

3) 安装方式：外装型, 固定在绝缘盆子上；内置型安装于GIS罐体内
4) 阻抗匹配： 50[Ω]
5) 输出接头： N 型
