◆ 主要功能:

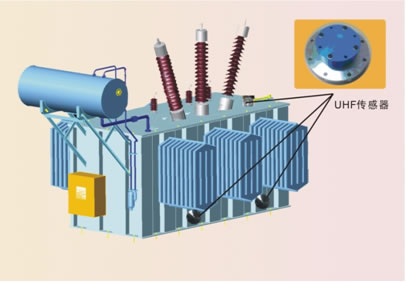

变压器局放监测装置采用特高频法实现局部放电检测，对各监测点的局部放电信号进行采样，每次采样长度为５０个工频周期，*短监测周期为1 分钟，监测周期可调，可通过现场和远程按需设定监测周期；变压器局放监测IED 有1-4 个同步的高速采样通道，每台变压器可以配置1-4个超高频传感器。

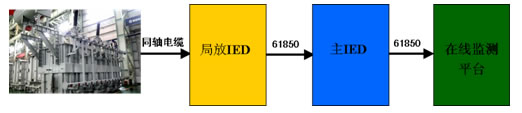

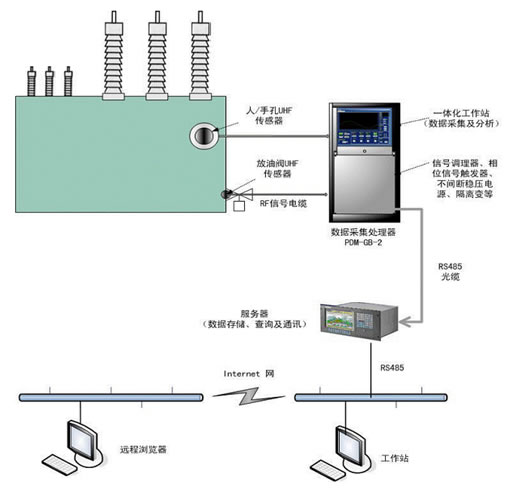

YS-PD3000变压器局放监测IED连接图
变压器局放监测IED对局部放电特征量进行分析，包含以下基本参量：*大放电量及放电相位，放电次数，平均放电量；局放监测IED 中能的监测信息采用实时上传后台系统存储在后台系统里面；在必要时，可通过站控层网路由主IED 调用历史监测信息。
◆
系统参数
1.
系统整体参数
|
项目
|
油阀式
UHF传感器
|
人孔式
UHF传感器
|
|
主机工作电源
|
220V
50Hz
|
|
监测频带带宽
|
300MHz-2000MHz
|
|
过滤噪音带宽
|
300MHz-3000MHz
|
|
测量范围
|
50PC-10000PC
|
|
放大器增益
|
≥50dB
|
|
动态范围
|
-90～10dBm
|
|
监测通道
|
2个（1个噪音）
|
根据变压器厂预埋
|
|
灵敏度
|
10PC
|
主机可调
|
|
工作温度
|
油温：15C-80C，环境：-40c-+80c
|
|
相对湿度
|
5%-95%RH
|
|
通信
|
RS485，TCP/IPs
|
|
传感器寿命
|
30年
|
|
防护等级
|
IP65以上 |
2.

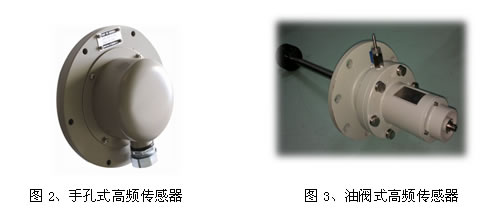

超高频传感器
|
1) 频率范围
|
300～2000MHz 频宽
|
|
2) 传感器感应度
|
10PC
|
|
3) 阻抗匹配
|
50[Ω]
|
|
4) 安装方式
|
内装型
|
|
5) 输出接头
|
N型
|
4. 后台系统
