◆ 系统组成
YS-3018 系统可对变电站内的变压器、互感器、耦合电容器、金属氧化物避雷器、套管等设备实施状态参量的在线监测和诊断。
1.传感器模块
为准确测量现场的数据，穿芯式有源零磁通传感器。该互感器经过多年现场测量运行，具有极好的测量性能，精度高，线性度好。
2.就地模块
就地模块通过高精度的AD 采集传感器输出的信号，通过高精度的数字信号处理算法，就地将模拟信号转换成数字信号，并通过工业级现场总线CANbus将数据传输至中央工控机。
3.中央控制主机
对全站的监测单元进行测量的同步控制、通信管理、数据采集、参数设置、数据查询显示、关联相关数据，并将相关数据上传到主站服务器，是连接就地测量单元与主机后台的中间枢纽。
4.监测诊断系统
含数据采集、分析诊断、WEB 浏览、通信远传等软件，可以对高压设备的状态信息进行相关的诊断分析，并通过图形曲线等方式显示，利用智能的决策诊断技术对采集回的现场数据进行分析和综合判断，为状态检
修提供决策支持。
◆ 技术指标
l系统*大容量：就地模块：256 个
l监测周期：出厂设置1 小时，*短周期20 分钟
l监测参数指标：
|
设备名称
|
检测参数
|
测量范围
|
测量精度
|
|
系统
|
母线电压
|
0～1000kV
|
±0.1%
|
|
系统电流
|
0～10kA
|
±0.1%
|
|
系统频率
|
45～55HZ
|
±0.1%
|
|
点容性设备
|
等值电容
|
1～500mA
|
±0.1%
|
|
末屏电流
|
50pF～10000pF
|
±0.1%
|
|
介损tanδ
|
﹣100%～100%
|
±0.1%
|
|
MOA
|
容性电流
|
500μA～5mA
|
±0.1%
|
|
全电流
|
100μA～5mA
|
±0.1%
|
|
阻性电流
|
100μA～5mA
|
±0.1%
|
|
电力变压器
|
铁芯电流
|
1～500mA
|
±0.1%
|
|
|
环境温度
|
﹣20℃～80℃
|
±0.1%
|
|
|
环境湿度
|
0～100%RH
|
±0.1%
|
◆ 系统特点
●穿芯式有源零磁通传感器 ●*新的智能变电站避雷器监测解决方案
●数字化、无瓶颈的同步响应系统 ●高标准的电磁兼容性能
●人性化设计理念 ●兼容 IEC61850 通信规约
●国内独创避雷器雷击计数功能
●分散、就地数字化测量原理，区别于过去集中式表计测量

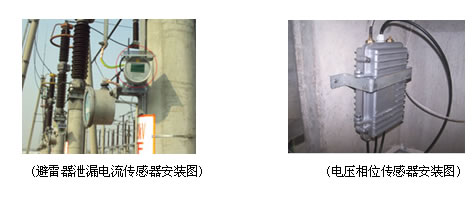

◆安装及接线示意图

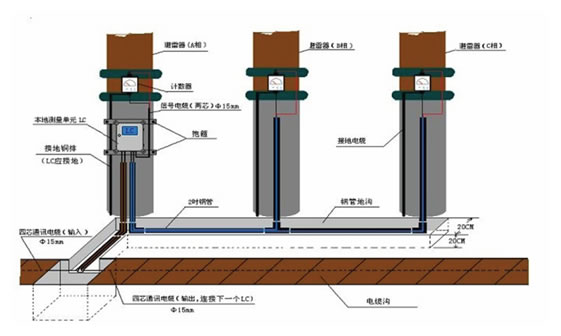

监测避雷器（MOA）时本地测量单元LC的安装及接线示意图
