YSPD-01PB型便携式电缆局放监测及定位仪由高频电流传感器（HFCT）、脉冲注入单元，远端采集单元，便携式主机局放脉冲采集装置及连接线缆等组成。
☆系统功能
1.电缆局放检测监测功能
◆便携式局部放电故障监测，实时记录设备内部的局部放电活动。
◆局部放电事件记录集回放，局部放电历史发展趋势统计。
◆局部放电数据库集中式管理及远程传输。
2.局放源定位诊断分析功能
◆噪音干扰脉冲自动抑制及局放自动“事件辨识”功能，可以有效滤除背景噪音。
◆可对正在运行的中高压电缆进行局放监测和（PD）源定位，识别所有的局部放电的位置，定位定位精度可达电缆全长的1%。
☆局放检测及定位原理
1、脉冲注入单元端的HFCT耦合到变电站B 的电缆护套上，设置为按指令触发方式。
2、远端采集单元的HFCT耦合到变电站A 的电缆护套上，设置为信号阈值触发方式。
3、局放脉冲采集器的HFCT耦合到变电站B 的电缆护套上，激活定位程序，检测从脉冲注入单元发出的触发脉冲进行同步，与远端采集器同步进行局放信号的采集。远端采集器的数据经压缩后通过3G网络发给便携式主机

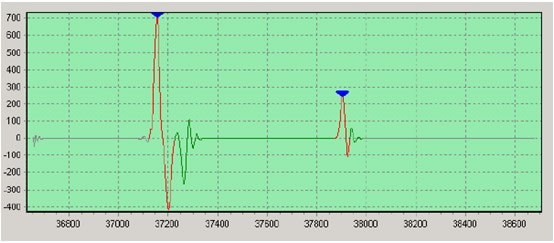

3、通过对比在局放脉冲采集器 处测量检测到的PD信号与远端采集器信号之间的时间差，就可得到放电点的精确位置。
4、局放脉冲采集器将可收到一系列的PD波形，通过数字总线传输给便携式主机；便携式主机同时对比局放脉冲采集器和远端采集器的信号，进而进行分析计算，标出PD的精确位置。
5、自动生成报告，启动发送和分析。

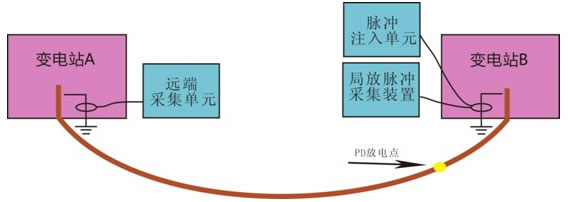

图2：PD定位图
☆系统技术参数
|
适用范围
|
|
适用于3kV-1000kV各电压等级的电缆局放监测及局放源定位
|
|
环境条件
|
|
环境温度
|
-30℃-60℃
|
|
相对湿度
|
≦90%
|
|
高频电流传感器性能参数
|
|
工作频带
|
2M-30MHZ
|
|
检测灵敏度
|
5pC（实验室条件下）；20pC（现场条件下）
|
|
原理
|
罗斯线圈
|
|
便携式主机参数
|
|
检测通道数
|
1-3通道
|
|
采样频率
|
100M/S
|
|
电池工作时间
|
6小时
|
|
主机尺寸
|
325x218.5x94mm
|
|
物理参数
|
|
重量
|
15kg
|
