1. 产品概述 开关柜的故障类型一般可分为拒动/误动故障、绝缘故障、开断与关合故障、载流故障、外力及其他故障。中国电力科学院对1989~1997年和2004年40.5KV以下开关设备的故障进行了统计,其中绝缘与载流性故障占30%~53%。而广东电网公司对1992~2002年开关设备故障类型的统计结果显示,绝缘与载流性故障的比例甚至高达66% .以上两种故障均与放电现象有关。近年来,英国电力企业对国内使用中压真空开关进行故障统计:其中误操作和机械性两类故障占30%~38% ;放电互感器和电缆箱类故障占26%~44% 。这些故障都会伴随着局部放电现象的产生。采用传统方法检测需浪费大量的财力,造成巨大的损失。 YSPD-909B TEV局部放电巡检仪采用暂态对地电压(TEV)测量和超声波(US)测量两种新兴技术对开关柜进行故障检测。 设备采用便携式,操作简单,TEV传感器贴在箱壁,US传感器沿着开关柜上的缝隙扫描检测,对高压开关及开关柜无任何损害,所有的检测对高压开关及开关柜设备的运行不产生任何影响。该产品可以对测量进行信号多周期观察,对放电进行频率识别,并通过多种模式进行分析,能够清楚地判断出开关柜是否出现故障。其测量技术在国内外已达领先水平。
2. 产品简介 本产品主要由以下几部分组成: ◆ YSPD-909B TEV局部放电巡检仪一台。 ◆ 主机充电器一套 ◆ YSTEV-II传感器1个。 ◆ YSCS-Ⅳ非接触式超声传感器1个 ◆ BNC-SMA 50Ω同轴电缆2条。 ◆ YSTX-03无线同步发射器及电源线一套。 ◆ 读卡器1个。 ◆ 后台报告生成软件光盘1个

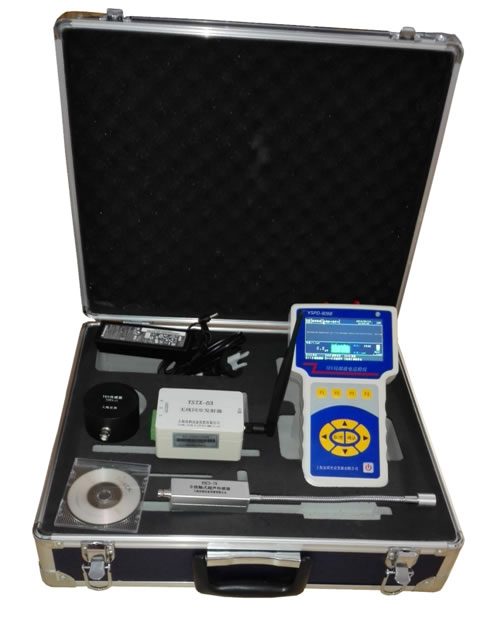

图 2 1系统组成

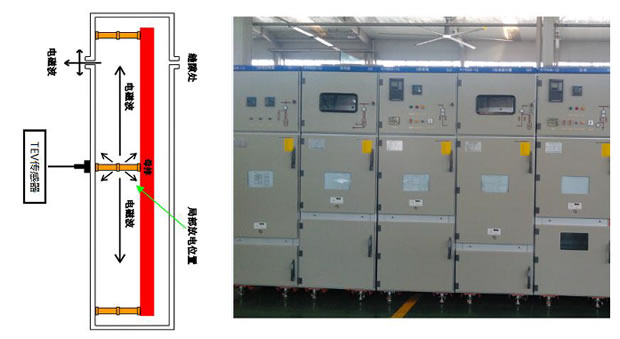

3. 暂态地电压(TEV)测量原理 当配电设备发生局部放电现象时,带电离子会快速地由带电体向接地的非带电体快速迁移,如配电设备的柜体,并在非带电体上产生电流行波,且以光速向各个方向快速传播。受集肤效应的影响,电流行波往往仅集中在柜体的内表面,而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时,电流行波会有金属柜体内表面转移到外表面,并以电磁波形式向自由空间传播,且在金属外表面产生暂态地电压。而该电压可用专用的TEV传感器布置在开关柜外面进行测量。TEV传感器类似传统的RF耦合电容器,其壳体可做绝缘和保护双重功能,传感器内部可感应出高频脉冲电流信号。其测量原理如图:
4. 超声波(US)测量原理 局部放电发生前,放点点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变,打破了平衡状态,引起周围粒子发生震荡性机械运动,从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系,不受电器方面的干扰,但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大,超声波检测法的检测范围有限,但具有定位准确度高的优点。局部放电产生的声波的频谱很宽,可以从几十Hz 到几MHz,其中频率低于20kHz 的信号能够被人耳听到,而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小,推测放电的强弱。

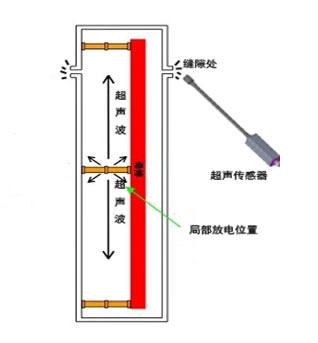

图 5 1 US测量原理
5. 技术参数
主机参数
|
|
可检测通道数
|
2个通道,1个TEV通道,1个US通道
|
采样精度
|
12bit
|
同步方式
|
内同步,外同步,光同步
|
TEV参数
|
|
检测带宽
|
3M-80MHz
|
测量范围
|
0~60dB
|
测量误差
|
±1dB
|
分辨率
|
1dB
|
每周期*大脉冲数
|
720个
|
*小脉冲频率
|
10Hz
|
输出接口
|
标准SMA
|
US参数
|
中心频率
|
40kHz
|
分辨率
|
0.1uV
|
精度
|
±0.1uV
|
测量范围
|
0.5uV~1mV
|
输出接口
|
标准SMA
|
硬件
|
显示屏
|
4.3” TFT真彩色液晶显示屏
|
分辨率
|
480×272
|
操作
|
薄膜按键
|
存储
|
SD卡标配16G卡,*大支持32G
|
接口
|
3.5mm立体声耳机插孔
|
|
DC-005低压直流充电器输入口
|
|
充电LED指示灯
|
|
RS232调试口
|
|
USBD同步口
|
|
USB2.0
|
|
网口
|
|
SD卡插槽
|
电源
|
|
内部电源
|
电池供电(16.8V锂电池)
|
正常工作时间
|
约7小时,充满时间约3小时
|
尺寸
|
长×宽×高
|
235mm×133mm×48mm
|
重量
|
0.85kg
|
环境
|
|
使用环境温度
|
-20℃至50℃
|
存储环境温度
|
-40℃~70℃
|
湿度
|
10%-90%(非冷凝)
|
海拔高度
|
≤3000m
|
6. 仪器基本操作

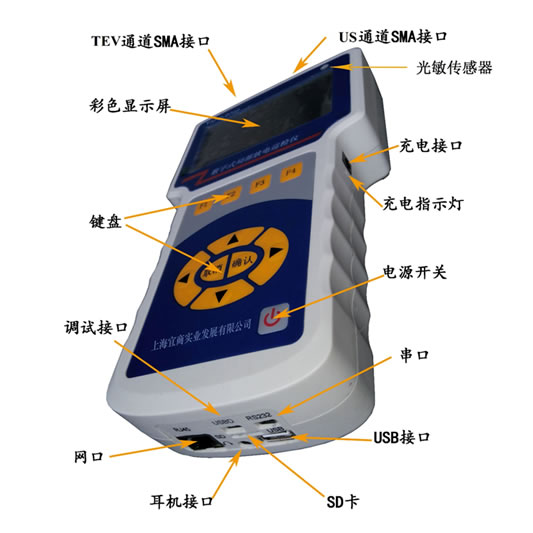

图 6 1 整机接口图
|
